泄氯中和處理裝置
本裝置可以應用到對氯氣的連續處理和吸收。
可根據用戶工藝、土建要求其設計、配套各類泄氯處理裝置。
一、泄氯中和處理裝置概述：
由于氯消毒具有殺菌能力強、價格低、投加方便等優點，在各行各業得到了廣泛的應用，但氯又是殺傷力很強的有毒氣體，在 空氣中含3.5～30PPM就會引起喉痛、咳嗽；含40～60PPM在一小時內會對人的生命構成危險；含1000PPM時，則可使人致命， 因而在生產和使用氯的過程中，一旦發生泄氯事故，就會造成嚴重后果。針對這一情況，我們研制出新一代環保系列產品——泄 氯中和處理裝置。本裝置是在吸收引進產品的基礎上研究和開發的新型泄氯處理裝置。該裝置采用PVC+FRP復合材料，保證了系 統的耐腐蝕和結構強度；系統選用雙塔式結構及特殊設計的霧化噴咀以上下層填料的方法，確保了對氯氣的充分吸收，尤其適合對 大面積的泄氯處理；玻璃鋼引風機以及防腐液下泵的選用，使得整個系統能長期在含氯氣的環境下運行；先進的泄氯報警系統和電 氣控制系統使得該系統的先進性能得到進一步的體現和發揮。
二、工作原理：
當發生泄氯事故時，由于氯氣比空氣的比重大，因而外泄的氯氣總是下沉。根據這一現象，我們有引風機通過地面上的引風管 或通過地面以下的引風集氣溝，把外泄的氯氣抽到中和塔進行處理。在中和塔內，循環堿泵產生的高壓堿液由噴咀產生霧化，并 由填料及堿液箱內的四級中和裝置進行處理。由于有四級中和，外泄的氯氣幾乎可被完全吸收，高深度時，吸收效率可達99.5％ 以上，低深度時吸收效率可達98％以上。其中和原理是氯氣和氫氧化鈉反應，生成較穩定的次氯酸鈉和水，其化學反應方程式為：
Cl2+2NaOH=NaCLO+NaC1+H2O
三、WJ型泄氯中和處理裝置的使用和維護：
A.WJ型泄氯中和處理裝置,配用20％濃度的NaOH溶液，溶液在加入儲槽前必須經過120目濾網過濾，防止雜質堵塞噴嘴。
B.應選擇適當?shù)娘L(fēng)量。風速過快，縮短了中和時間，影響氯的吸收；過快的風速還可能帶出部分堿液，污染環境。
C.定期檢查報警裝置的靈敏度，建議報警設置為1PPM-5PPM之間，自動開啟中和裝置。
四、基礎
A.中和塔基礎
中和塔基礎尺寸略大于貯液箱的長和寬的尺寸，一般建議大于10％～20％，同時基礎應高出地平面，建議尺寸為30～
50mm。中塔基礎采用混凝土預制。
B.風機基礎
引風機可分別安裝在中和塔后側，左側和右側（訂貨時應注明），因而引風機基礎相應有三個位置，引風機都采用500mm
×500mm，并預埋鋼件。
五、WJ-I泄氯中和處理裝置技術性能表：
表（一）：
型 號 | 處理引風 量(m3/h) | 配用風機 | 配用水泵 | 貯槽容量 (m3) | 備 注 | |||
WJ/200 | 800 | 型 號 | 轉速 | 功率 (kW) | 型 號 | 功率 (kW) | 2.8 | 1.可選用單塔結構 |
BD4－72 NO4.5A | 1400 | 1.1 | 40FYS-20 | 1.5 | ||||
WJ/500 | 2500 | BD4－72 NO6A | 1400 | 4.0 | 50FYS-22 | 4.0 | 6 | |
WJ/1000 | 5000 | BD4－72 NO8A | 2900 | 5.5 | 50FYS-20 | 5.5 | 8 | |
表（二）：吸收效率（以高濃度時為例）：
型 號 | WJ-I/200 | WJ-I/500 | WJ-I/1000 | 備 注 |
處理能力(Kg/H) | 200 | 500 | 1000 | |
進氣濃度(mg/m3) | 1000 | 1000 | 1000 | 高濃度 |
排放濃度(mg/m3) | <3 | <3 | <3 | |
處理效率(%) | ≥99.7% | ≥99.7% | ≥99.7% | |
進氣濃度(mg/m3) | 54.6 | 82.4 | 68.2 | 低濃度 |
排放濃度(mg/m3) | 0.64 | 0.78 | 0.59 | |
吸收率(%) | 98.84% | 99.05% | 99.13% |

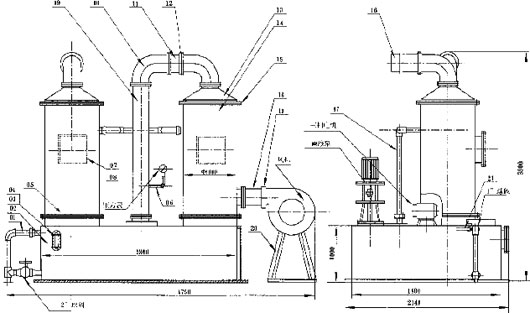

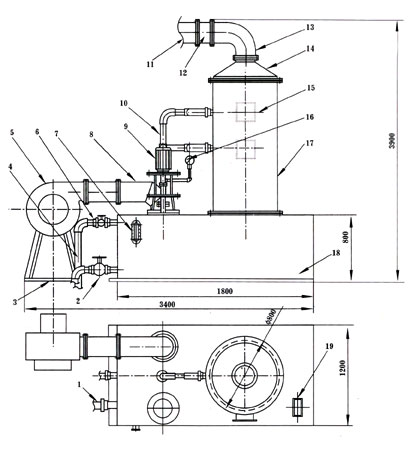

表（三）：設備安裝尺寸及重量：
型 號 | WJ-I/200 | WJ-I/500 | WJ-I/1000 | 備 注 |
堿液罐長mm | 1800 | 2800 | 3600 | 可根據用戶要求定做 |
堿液罐寬mm | 1200 | 1800 | 2200 | |
堿液罐高mm | 800 | 1000 | 1000 | |
設備總高mm | 3900 | 3900 | 3900 | |
吸氣管直徑mm | 200或 250 | 300 | 350或400 | PVC或FRP |
排放管直徑mm | 200或 250 | 300或350 | 350或400 | PVC或FRP |
反應塔直徑mm | 800 | 1000 | 1400 | PVC或FRP |
設備自重 | 1010 | 1482 | 1820 | 實際使用時，可能有部分誤差 |
加堿后重量 | 2642 | 6882 | 10224 |
